雨水出水浸水想定区域の指定及び公表について

雨水出水浸水想定区域とは

想定最大規模降雨により公共下水道等の排水施設に雨水を排除できなくなった場合等に、浸水が想定される区域のことです。雨水出水浸水想定区域図は、令和5年度末の茨木市内の下水道の整備状況等を勘案して、想定最大規模降雨により内水氾濫が発生した場合の浸水状況をシミュレーションにより予測したもので、浸水範囲や浸水深、浸水継続時間（浸水深0.5m以上の浸水）を表示しています。

区域の指定は、内水氾濫発生時の円滑かつ迅速な避難を確保し、又は土嚢等で事前に浸水を防止することにより、被害の軽減を図ることを目的としています。令和3年の水防法の一部改正に伴い、下水道による浸水対策を実施する全ての地方公共団体に、想定最大規模降雨による雨水出水浸水想定区域の指定が必要となりました。

雨水出水浸水想定区域の指定及び公表について

雨水出水浸水想定区域について、水防法第14条の2第2項に基づき指定し、水防法第14条の2第4項に基づき公表いたします。

また、雨水出水浸水想定区域図については、下水道施設課窓口（合同庁舎1階/東中条町2番13号）でも閲覧できます。

雨水出水浸水想定区域図

茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 958.4KB)

茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 944.4KB)

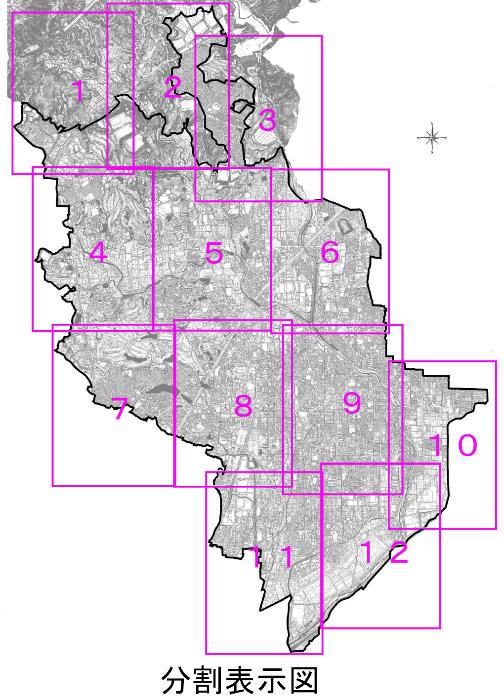

分割図

分割図（1）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 7.2MB)

分割図（1）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 7.2MB)

分割図（2）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 7.4MB)

分割図（2）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 7.3MB)

分割図（3）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 6.6MB)

分割図（3）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 6.5MB)

分割図（4）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 5.0MB)

分割図（4）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 4.8MB)

分割図（5）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 6.2MB)

分割図（5）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 6.0MB)

分割図（6）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 8.5MB)

分割図（6）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 8.5MB)

分割図（7）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 2.9MB)

分割図（7）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 2.8MB)

分割図（8）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 5.3MB)

分割図（8）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 5.1MB)

分割図（9）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 6.2MB)

分割図（9）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 5.9MB)

分割図（10）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 3.1MB)

分割図（10）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 3.0MB)

分割図（11）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 3.8MB)

分割図（11）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 3.6MB)

分割図（12）茨木市雨水出水浸水想定区域図（浸水深） (PDFファイル: 3.3MB)

分割図（12）茨木市雨水出水浸水想定区域図（浸水継続時間） (PDFファイル: 3.0MB)

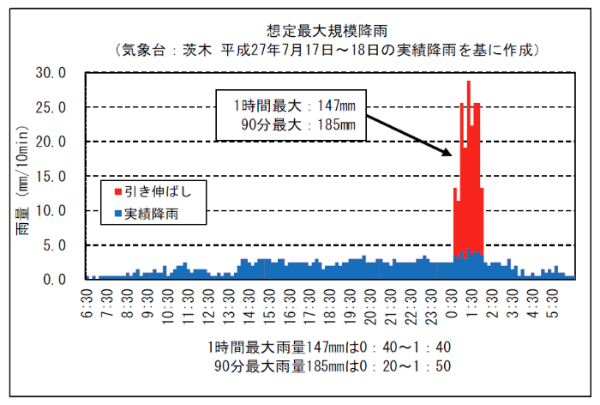

想定最大規模降雨とは

想定し得る最大規模の降雨であって、雨水出水浸水想定区域の前提とする降雨を指します。

本市の場合、平成27年7月に茨木観測所で観測された降雨波形を基に引き伸ばした降雨（1時間最大雨量147mm、90分最大雨量185mm、24時間総雨量432mm）を対象としています。

なお、本市の下水道施設の整備目標として定めている計画降雨は1時間雨量48.4mmであり、想定最大規模降雨はこれを大幅に超えるものです。

対象とした想定最大規模降雨

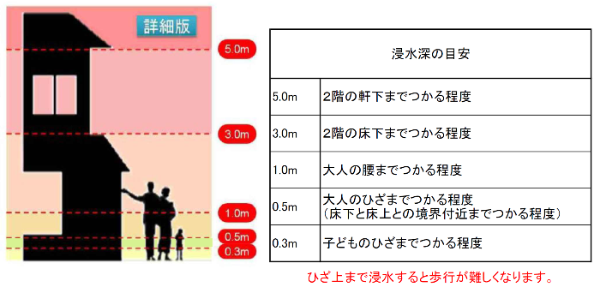

浸水深の目安

浸水深の目安は以下を参考にしてください。

その他

雨水出水浸水想定区域図の作成にあたり、想定最大規模降雨による内水氾濫を予測するため、排水先の河川等の水位を想定される最高水位に設定していますが、洪水（破堤または越水）による氾濫等は考慮していません。
雨の降り方が異なる場合や洪水が起きた場合等によっては、この図で着色されていない場所でも浸水する可能性があり、浸水深・浸水継続時間が実際と異なる場合がありますので、注意してください。
令和7年度中に茨木市地図情報サイトの水害・土砂災害ハザードマップへの反映を予定しています。

この記事に関するお問い合わせ先: 茨木市建設部下水道施設課
〒567-0885
大阪府茨木市東中条町2番13号市合同庁舎1階
電話：072-620-1664
E-mail gesuikeikaku@city.ibaraki.lg.jp
下水道施設課のメールフォームはこちらから
